Wandschalung und Beton-Monitoring von Paschal überzeugen bei Infrastrukturprojekt

Über den Horstweg in Potsdam führt neuerdings eine Brücke (BW13) Richtung Teltow. Dank einer durchdachten Schalungsplanung, großflächiger Logo.3-Elemente und intelligenter Betonüberwachung von Paschal setzte das Magdeburger Team der Firma Umwelttechnik & Wasserbau (U&W) die Infrastrukturmaßnahme in Brandenburg zügig und präzise um.

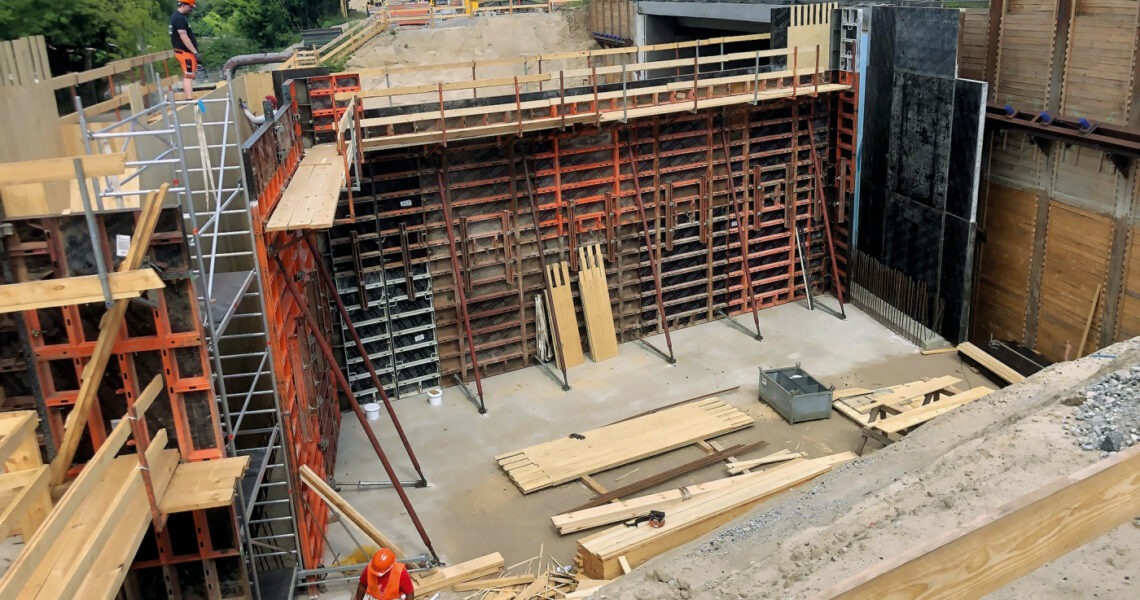

Für die beiden Widerlager des Brückenneubaus kam die Logo.3-Schalung des Herstellers zum Einsatz, wobei die Experten für das Bauteil in Achse zehn 350 m² als Stell- und Schließschalung vorhielten. Für das gegenüberliegende Widerlager in Achse 20 setzten sie zusätzlich 200 m² als Stellschalung ein. Die Großflächenelemente mit 240 × 270 cm ergaben ein geordnetes Schalungsbild. Lediglich die Auflagerbänke wurden aufgestockt, um insgesamt eine Schalhöhe von 5,4 m zu erreichen.

Flexible Kombinationen möglich

Da die Flügelwände noch höher waren, kam dort eine weitere Paschal-Standardhöhe mit 135 cm als dritte Elementlage zum Einsatz. Die größte Schalhöhe betrug an dieser Stelle 6,75 m. Auch für spitzwinklige Ecken sowie den bei Flügelwänden eher seltenen Anschluss an einen Bestand fanden sich dank der ausgewogenen Elementsortierung der Logo.3-Schalung passende Elementbreiten inklusive verstellbarer Scharnierecken. So ließen sich auch komplexere Geometrien vollständig im System und ohne kostenintensive bauseitige Ausgleiche schalen.

Bedingt durch die großen Wandstärken im Bereich zwischen 80 cm und knapp 2 m war in den Ecken zwischen der Auflagerbank und den Flügelwänden die Außenschalung deutlich länger als auf der Innenseite. Das erschwerte die Positionierung der erforderlichen Schalungsanker zur Aufnahme der Frischbetondruckkräfte. Deshalb betrachtete das Planungsteam die breitere Außenschalung als einseitige Schalung und stützte sie mit 4 m hohen Stützböcken aus dem Paschal-Programm ab. Zusätzlich zur Schalung nutzte U&W der Niederlassung Magdeburg das Beton-Monitoring-System Maturix des Herstellers.
